硬件参数指标

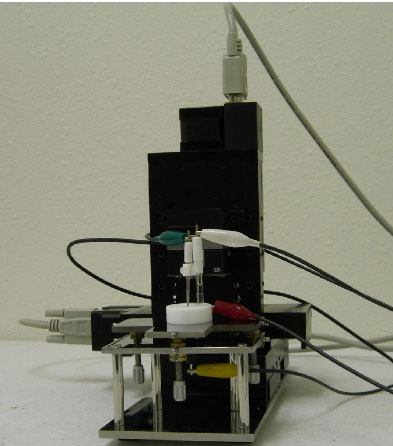

高分辨的三维定位装置：
步进电机XYZ分辨率：8nm (CHI900D)
步进电机加闭环压电晶体XYZ分辨率：1.6nm (CHI920D)
XYZ移动距离：50 mm
恒电位仪/双恒电位仪
· 零阻电流计
· 2，3，4电极结构
· 浮动地线或实地
· 两个通道最大电位范围： ±10 V
· 最大电流：±250 mA 连续（两个通道电流之和）, ±350 mA 峰值
· 槽压：±13 V
· 恒电位仪上升时间： 小于 1 ms, 通常 0.8 ms
· 恒电位仪带宽（-3分贝）：1 MHz
· 所加电位范围：±10 mV, ±50 mV, ±100 mV, ±650 mV, ±3.276 V, ±6.553 V, ±10 V
· 所加电位分辨：电位范围的0.0015%
· 所加电位准确度： ±1 mV,±满量程的0.01%
· 所加电位噪声：< 10 mV 均方根植
· 测量电流范围：±10 pA 至 ±0.25 A， 12量程
· 测量电流分辨：电流量程的0.0015%，最低 0.3 fA
· 电流测量准确度：电流灵敏度大于等于1e-6 A/V时为0.2%，其他量程1%
· 输入偏置电流：< 10 pA
恒电流仪
· 恒电流范围： 3 nA – 250 mA
· 所加电流准确度：如果电流大于 3e-7A时为0.2%，其他范围为1%，±20 pA
· 所加电流分辨率：电流范围的0.03%
· 测量电流范围： ±0.025 V, ±0.1 V, ±0.25 V, ±1 V, ±2.5 V, ±10 V
· 测量电位分辨率：测量范围的0.0015%
Electrometer: 电位计
· 参比电极输入阻抗：1e12 欧姆
· 参比电极输入带宽： 10 MHz
· 参比电极输入偏置电流：<= 10 pA @ 25°C
波形发生和数据获得系统
· 快速信号发生更新速率：10 MHz， 16位分辨
· 快速数据采集系统：16位分辨，双通道同步采样，采样速率每秒1,000,000 点
· 外部信号记录通道最高采样速率1M Hz
其他特点
· 自动或手动iR降补偿
· 电流测量偏置：满量程，16位分辨，0.003% 准确度
· 电位测量偏置：±10V，16位分辨，0.003% 准确度
· 外部电位输入
· 电位和电流的模拟输出
· 可控电位滤波器的截止频率： 1.5 MHz, 150 KHz, 15 KHz, 1.5 KHz, 150 Hz, 15 Hz, 1.5 Hz, 0.15 Hz
· 可控信号滤波器的截止频率： 1.5 MHz, 150 KHz, 15 KHz, 1.5 KHz, 150 Hz, 15 Hz, 1.5 Hz, 0.15 Hz
· 旋转电极控制电压输出（CHI630E以上型号）：0-10V 对用于 0-10000 rpm的转速，16位分辨，0.003%准确度，需要某些旋转电极装置才能工作
· 通过宏命令可以控制数字输入输出线
· 内闪存储器可迅速更新程序
· 串行口或USB口数据通讯
· 电解池控制：通氮,搅拌,敲击（需要特殊电解池系统）
· CV数字模拟器和拟合器。用户定义反应机理
· 交流阻抗模拟器和拟合器
· 探头逼近曲线的模拟和拟合
· 最大数据长度：256,000-16,384,000 点可选择
· 仪器尺寸：两个 37 cm (宽) ´ 23 cm (深) ´ 12 cm (高)
· 仪器重量: 7 kg |
|
实验技术
扫描探头技术：
表面成象处理 (SPC)
探头扫描曲线 (PSC，X，Y，Z方向)
探头逼近曲线 (PAC)
扫描电化学显微镜 (SECM)
PSC和SECM允许电流，电位，常电流，阻抗检测
电位扫描技术:
循环伏安法 (CV)
线性扫描伏安法 (LSV)
TAFEL图 (TAFEL)
电位阶跃和脉冲技术:
计时电流法 (CA)
计时电量法 (CC)
阶梯波伏安法 (SCV)
差分脉冲伏安法 (DPV)
常规脉冲伏安法 (NPV)
差分常规脉冲伏安法 (DNPV)
方波伏安法 (SWV)
交流技术:
交流伏安法 (ACV)
二次谐波交流伏安法 (SHACV)
傅里叶变换交流伏安法 (FTACV)
交流阻抗 (IMP)
交流阻抗-电位 (IMPE)
交流阻抗-时间 (IMPT)
恒电流技术:
计时电位法 (CP)
电流扫描计时电位法 (CPCR)
多电流阶跃 (ISTEP)
电位溶出分析 (PSA)
其它电化学测量技术:
时间-电流曲线 (i-t)
差分脉冲安培法 (DPA)
双差分脉冲安培法 (DDPA)
三脉冲安培法 (TPA)
积分脉冲电流检测 (IPAD)
扫描-阶跃混和方法 (SSF)
多电位阶跃 (STEP)
流体力学调制伏安法 (HMV)
控制电位电解库仑法 (BE)
电化学噪声测量 (ECN)
各种溶出伏安法
开路电位-时间曲线 (OCPT)
实验参数
· CV和LSV扫描速度： 0.000001V/s 至 10,000 V/s，双通道同步扫描及采样至10,000 V/s
· 扫描时的电位增量：0.1 mV （当扫速为 1,000 V/s时）
· CA和CC的脉冲宽度： 0.0001 至 1000 sec
· CA的最小采样间隔： 1 ms， 双通道同步
· CC的最小采样间隔： 1 ms
· CC模拟积分器
· DPV和NPV的脉冲宽度：0.001 至 10 sec
· SWV频率： 1 至 100 kHz
· i-t 的最小采样间隔： 1 ms， 双通道同步
· ACV频率范围：0.1 至 10 kHz
· SHACV频率范围：0.1 至 5 kHz
· FTACV频率范围：0.1 至 50Hz，可同时获取基波，二次谐波，三次谐波，四次谐波，五次谐波，六次谐波的ACV数据
· 交流阻抗： 0.00001 至 1 MHz
· 交流阻抗波形幅度： 0.00001 V 至 0.7 V 均方根值 |
>
>
